Рециркуляционные пылеулавливающие аппараты ПФЦ предназначены для отсоса и очистки воздуха от сухой неслипающейся пыли и стружки. Аппарат состоит из корпуса, малошумного пылевого вентилятора с рофилированными лопатками, встроенного циклонного элемента с улиточным входом для отделения крупных фракций пыли, пылесборного мешка и фильтровальной ступени. В качестве фильтровальной ступени на аппарат может устанавливаться либо фильтровальный мешок из иглопробивного, каландрированного материала на основе полиэфирных тканей (ПФЦ(М)), либо кассета из фильтровальной бумаги класса F9 (ПФЦ(К)).
Аппараты с фильтровальным мешком предназначены для крупнодисперсной пыли, т.к. имеют относительно небольшую фильтрующую поверхность и, вследствие этого, низкую пылеемкость. При работе на мелкодисперсной пыли производительность аппаратов с фильтровальным мешком за 2 часа непрерывной работы снижается более, чем в 2 раза.
Аппараты с кассетой являются универсальными, т.к. встроенный циклонный элемент отделяет крупные фракции пыли, а кассета из фильтровальной бумаги позволяет обеспечить остаточную концентрацию пыли не более 0,5 мг/м³. Кроме того, вследствие развитой поверхности фильтрации, кассета имеет значительно большую пылеемкость, позволяющую обеспечить длительную работу аппарата без существенного снижения производительности. Максимальная концентрация пыли на входе в аппарат крупной/мелкой составляет 15/5 г/м³. График снижения производительности аппаратов с мешком и кассетой при концентрации пыли 5 г/м³ приведен ниже. Дополнительно на фильтровальную кассету можно устанавливать устройство регенерации внутренней поверхности, автоматически срабатывающее при каждом выключении аппарата (ПФЦ(КР)).
Аппараты с фильтровальной кассетой, оснащенные устройством регенерации, позволяют в большинстве случаев заменить малогабаритные рукавные фильтры внутреннего исполнения. К одному аппарату можно присоединять несколько местных отсосов.
По заказу на аппараты могут быть установлены:
- устройство плавного пуска (софт-пускатель), обеспечивающий плавный разгон вентилятора в течении 20 секунд;
- регулятор числа оборотов (частотный регулятор), позволяющий подстраивать напор вентилятора под характеристику сети воздуховодов и, если необходимо, увеличивать напор вентилятора. При этом, одновременно, обеспечивается плавный пуск вентилятора.

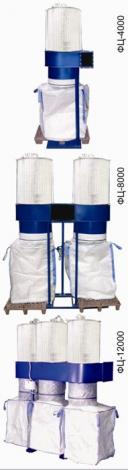

Рециркуляционные пылеулавливающие аппараты ФЦ-4000, ФЦ-8000, ФЦ-12000 предназначены для очистки воздуха от сухой неслипающейся пыли и стружки. Применяются совместно с пылевым вентилятором на клиноременной передаче, таким же, как в центральных системах аспирации. Предварительная очистка воздуха происходит во встроенном циклонном элементе. Мелкая пыль улавливается кассетой из фильтровальной бумаги класса F-9. Уловленная пыль ссыпается в установленный под аппаратом мягкий контейнер. Аппарат оснащен автоматической системой регенерации внутренней поверхности фильтровальной кассеты. Периодически, не реже одного раза в неделю, необходимо производить продувку кассет сжатым воздухом, не снимая кассеты с аппарата. Остаточная концентрация пыли в очищаемом воздухе – не более 0,5 мг/м³.
Наличие пылевого вентилятора на клиноременной передаче, эффективной очистки воздуха и автоматической системы регенерации позволяет использовать данные аппараты вместо рукавных фильтров внутреннего исполнения для центральных систем аспирации. При этом стоимость оборудования снижается более чем в три раза, а общая стоимость работ снижается примерно в два раза.
Аппараты ФЦ могут поставляться в различных комплектациях, в т.ч.:
- установка ФЦ со шкафом управления системой регенерации – комплектация 1;
- установка ФЦ в комплекте с вентилятором, шкафом управления, воздуховодами от вентилятора до ФЦ – комплектация 2;
- вентилятор может быть изготовлен в шумоизолирующемкорпусе – комплектация 3.
