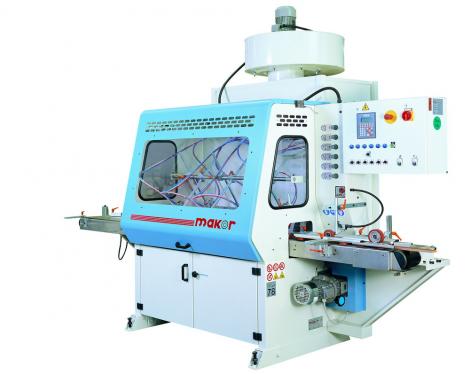

Автоматический окрасочный станок модельного ряда
IRIDE 204/206 спроектирован и изготовлен в соответствии с современными требованиями к охране окружающей среды.
Станок позволяет окрашивать в автоматическом режиме плоский и профильный погонаж, а также работать в составе линии.
СТАНИНА И ТРАНСПОРТ
Станина сварная из листовой стали и трубчатого каркаса, на котором крепятся все конструктивные элементы станка.Система подачи с варьируемой скоростью представляет собой систему транспортных лент в специальном, стойком к воздействию растворителей, исполнении, а также металлических роликов, приводимых в движение с помощью зубчатых полиуретановых ремней, что обеспечивает равномерную и бесшумную работу.
СИСТЕМА ОКРАСКИ
Пониженное давление внутри окрасочной камеры, создаваемое с помощью системы аспирации и фильтрации, обеспечивает отсутствие вредных выбросов в атмосферу. Доступ в камеру обеспечен широкой фронтальной дверью с окном для быстрой настройки и обслуживания.Внутри камеры располагаются рабочие станции, оснащенные независимыми регулируемыми подвижными суппортами для каждого пистолета, стальные сборные бачки, которые обеспечивают сбор и возможное повторное использование остатков материала, бачки легко извлекаются для очистки.Аспирационный отсек большого размера обеспечивает уменьшение скорости воздуха для того, чтобы частицы материала в воздухе выпали в осадок, что обеспечивает эффективность системы фильтрации. Отсек оснащен 1 широкой боковой дверью (со стороны разгрузки) для облегчения смены фильтров, очистки и инспекции. Контейнеры для излишков краски расположены фронтально. Установлен вентилятор для отвода фильтрованного воздуха.
ПАНЕЛЬ УПРАВЛЕНИЯ ОПЕРАТОРА
Пневматическая панель управления встроена в станину, на ней расположены пневматические регуляторы для каждого из пистолетов.Программируемый логический контроллер (PLC) смонтирован на электрической панели управления.Панель управления оснащена сенсорным жидкокристаллическим монитором. Есть возможность считывать скорость подачи и количество произведенной продукции в погонных метрах или в штуках. Осуществляется управление временем включения и выключения пистолетов, оно автоматически корректируется в соответствии со скоростью подачи.Защитная система отключает распыление, если не работает аспирация или открыта дверь кабины. Настройка автоматического цикла осуществляется на примере одной заготовки.
РАСПЫЛИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Окрасочный контур в базовом исполнении оснащен четырьмя распылителями низкого давления и одним двухдиафрагменным насосом низкого давления. По желанию заказчика станок может быть укомплектован безвоздушной или комбинированной системой распыления.
