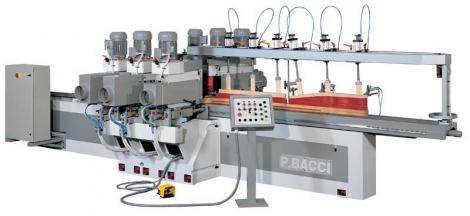

Станки серии FC с верхним расположением фрезерных и шлифовальных блоков предназначены для изготовления удлиненных элементов сложного профиля ( спинки стульев, кресел, царги дивана и т.д. ). Станки имеют следующие особенности:
- Гидравлический блок подачи рабочего стола с варьируемым давлением
- Система пневматического копирования
- Движение рабочих блоков по отношению к рабочему столу может быть перпендикулярным и под углом. В последнем случае появляется возможность профилировать закругления на концах заготовок
- Скольжение стола осуществляется по полированным стальным направляющим с помощью бронзовых самосмазывающихся втулок
- Рабочие блоки подаются на прочных направляющих
- Рабочие блоки оснащены верньерами со шкалами для точного и быстрого позиционирования блоков по вертикали
- Ручное и автоматическое управление скоростью подачи рабочего стола
- Первая пара фрезерных блоков (1+1)
- Вторая пара комбинированных (фрезерныхшлифовальных) блоков (1+1)
- Третья пара шлифовальных блоков (1+1)
Дополнительное оборудование:
- Тормоз для двигателя (каждый)
- Одни стандартный поворотный зажим с антивращающейся направляющей
- Стартер ЗвездаДельта (для одного двигателя)
- Двухскоростные двигатели 5/3 кВт (две шт.)
- Двигатели мощностью 7,5 кВт вместо 5,5 кВт (две шт.)
- Двигатели мощностью 11 кВт вместо 5,5 кВт (две шт.)
- Быстрый возврат стола (100 м/мин)
- Осциллирующее устройство для шлифовального блока
- Копирующие колеса с выдувом
- Устройство для подачи рабочего блока с управляемой скоростью (каждое)
- Другой тип шпинделя (каждый) (диаметр 40 мм, без нижнего суппорта, на радиально-упорных шарикоподшипниках)
- Наклон фрезерного блока +-20 град. (каждый блок)
- Числовое управление (одна числовая ось – для подающего стола)
- Быстрое программирование различных скоростей подачи стола;
- Быстрое программирование обратного хода рабочих блоков;
- Диагностика станка и числовой счетчик.
- Варьируемая скорость вращения шпинделя (инвертер, 600 - 8000 обмин)
- Возможность одновременно делать закругленный край у нескольких заготовок
- Функция задержки позиционирующих устройств
- Автозагрузчик заготовок
- Соответствие нормам ЕС
Станок в специальной комплектации FC-6-L имеет возможность обрабатывать заготовки по всему периметру. Все рабочие головы имеют возможность поворота +/- 20 градусов. В этой комплектации рабочие головы могут заходить за центральную ось стола на 110 мм. (в версии FC-6/2500 этот параметр составляет 20 мм.).
Обратный ход рабочих голов от центральной линии стола составляет 410 мм. (в стандарнтной версии FC-6/2500 этот параметр составляет 230 мм.). По этой причине минимальная ширина заготовки FC-6-L составляет 14 мм., что ограничивается толщиной устройства прижима. Максимальная ширина заготовки составляет 720 мм. (410 + 410 = 820 мм. 820 - 100 = 720 мм., где 100 мм.- диаметр инструмента). Максимальная длина заготовки - 2100 мм.
