Предлагается три варианта компоновки линий. Каждый вариант компоновки может включать одну из трех моделей пресса, в зависимости от размеров стола.
I. Линия с загрузочным ленточным конвейером и автоматическим нанесением клея на заготовки

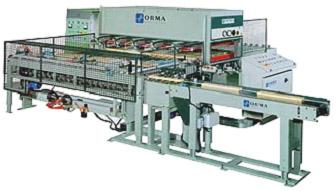

Пресс модели LS/СА был разработан на основе пресса LS. Ход прессующих цилиндров - вверх. В данной модификации добавлены загрузочная система и автоматическая система нанесения клея.
Состав линии:
- Устройство подачи заготовок с ленточного конвейера
- Устройство нанесения клея с помощью ролика
- Устройство набора панелей
- Загрузочная секция с механическим толкателей
- Пресс
- Разгрузка с помощью неприводных роликов
II. Линия с автоматическим подающим устройством
Данная линия оснащена контейнером для заготовок, заполняемым оператором. Из автоматического подающего устройства заготовки подаются на клеенаносящий агрегот, а затем в устройство сборки щита. Линия работает автоматически без вмешательства оператора.
III. Линия с горизонтальным автоматическим цепным загрузчиком
В состав данной линии включен горизонтальный автоматический цепной загрузочный блок. Эта система позволяет оператору подавать заготовки в соответствии с необходимыми размерами, для формирования щита. После загрузки заготовки автоматически передаются на клеенаносящее устройство, далее на устройство набора щита. Собранный щит подается в пресс. На выходе из пресса может быть установлено устройство продольного отрезания, а затем устройство поперечного отрезания. После второй операции отрезания щиты могут складироваться с помощью ленточного разгрузочного конвейера – накопителя.
Нагревательные системы:
- Древесный бойлер
- Электронагреватель для воды
- Электронагреватель для масла
- Электроплиты
- ВЧ-генератор
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ:
- Регулировка боковых прижимов по высоте
- Увеличение толщины боковых прессующих планок
- Пневматические стопоры (для укладочного стола)
- Дополнительный цилиндр (со стороны 1300 мм)
- Ход прессующих цилиндров вниз
- Сборные целиковые стальные столы
- Высверленные стальные столы
- Покрытие столов нержавеющей сталью
- Боковые цилиндры диаметром 65 мм
- Система отрезания (на выходе пресса), ручная
- Система отрезания (на выходе пресса), электрическая
- Механизм подачи для однокомпонентного клея
